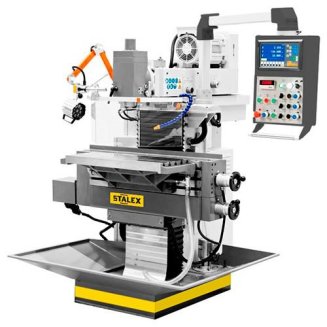

Инструментальный фрезерный станок STALEX, модель WFM 800 Servo

Универсально-фрезерный станок WFM 800 Servo предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.

1)     Пульт управления нового образца с УЦИ

2)     Зажимная тяга M16

3)     Переходник ISO40/MT3

4)     Переходник ISO40/MT2

5)     Цанговый патрон ISO40-Er32 с набором цанг 7 шт.(4-16мм)

6)     Опора для горизонтального фрезерования

7)     Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/ Ø27 мм; ISO 40/Ø32 мм

8)     Система подвода СОЖ

9)     Сертификат точности

10)  Поддон для сбора стружки

11)  Инструкция по эксплуатации

12)  Лампа LED местного освещения

Основные технические характеристики*:

Конус шпинделя вертикального ISO 40     DIN2080

Частота вращения шпинделя(Гор/верт) плавно(2), . 40 – 260/260-2000       об/мин

Ход пиноли шпинделя  60     мм

Диапазон наклона головки, влево/вправо ±90⁰

Расстояние от оси горизонтального шпинделя до стола. 120-530     мм

Расстояние от оси вертикального шпинделя до стола. 45-445     мм

Расстояние от оси вертикального шпинделя до стойки. 170-570     мм

Конус шпинделя горизонтального ISO 40     DIN2080

Размер горизонтального рабочего стола 800x400     мм

Размер вертикального рабочего стола 1020x225     мм

Перемещение стола по оси Х  405     мм

Перемещение стола по оси Z . 400     мм

Перемещение стола по оси Y. 400     мм

Скорость подачи стола по оси Х x Y x Z. 10-1000     мм/мин

Ускоренное перемещение стола 1200     мм/мин

Т-образные пазы горизонтального стола (ширина/расстояние), 5 14/63     мм

Т-образные пазы вертикального стола (ширина/расстояние), 3 14/63     мм

Максимальная нагрузка на стол. 200     кг

Напряжение сети 380     В

Мощность мотора подач X/Y/Z,  2,0/2,0/1,5     кВт

Мощность главного двигателя, . 3,75     кВт

Мощность насоса помпы:  . 0,4 кВт

Габаритные размеры (ДхШхВ) 1560х1780х1930     мм

Масса. 1500     кг

Высокая жесткость конструкции станка

Удобное расположение органов управления станка с одной стороны

Вертикальный и горизонтальный шпиндели

Наклон вертикальной головки влево/вправо

Автоматическая подача и ускоренное перемещение стола по 3м координатам(сервомоторы)ШВП

УЦИ по осям X, Y, Z (Sino)

Встроенное устройство подвода СОЖ и поддон для сбора стружки

Лампа местного освещения

Управляемое перемещение фрезерного стола по 3-м координатам

Централизованная система смазки фрезерного стола

Электрокомпоненты Schneider electric

Изготовлен по стандарту СЕ

Для установки станка необходим бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку исходя из расчета до 800 кг/м².
