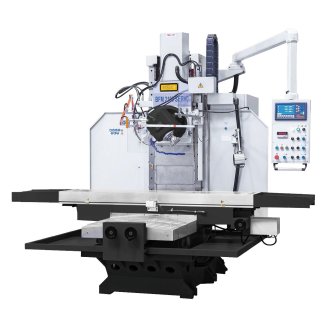

Бесконсольные универсальные фрезерные станки типа BFM2100 Servo используют для обработки крупногабаритных деталей торцовыми, а также цилиндрическими, концевыми, дисковыми и фасонными фрезами. Обработку деталей можно производить при движущемся столе и неподвижной фрезерной головке, при неподвижном столе и подачи головки или при одновременно движущимся столе и фрезерной головки. Фрезерная головка вращается в двух плоскостях не зависимо друг от друга на угол 360º, что позволяет вести фрезерование под углом, как в горизонтальном, так и в вертикальном положении фрезерной головы. Бесступенчатая продольная и поперечная подачи. Станина выполнена из серого чугуна по технологии цельного литья. Возможность ручного зажима осей, не участвующих в перемещении позволяет повысить жесткость и снизить вибрации от режущего инструмента. Сервомотор осуществляет подачу осей с возможностью плавного изменения скорости подачи. Специальное приспособление для поддержания режущего инструмента при работе с горизонтальным шпинделем устанавливается на неподвижном основании станины и придает дополнительную жесткость.
Комплект поставки*:
Параметры |
Ед. Изм. |
BFM2100 Servo |
Конус шпинделя |
- |
ISO50, 7:24 |
Размер стола |
мм |
2100× 500 |
Максимальная нагрузка на стол |
кг |
1800 |
Перемещение по осям X, Y |
мм |
1500×650 |
Т-образные пазы |
мм |
4-20-100 |
Расстояние между осью шпинделя и колонной |
мм |
610 |
Расстояние шпиндель/стол(вертикально) |
мм |
0 - 650 |
Расстояние шпиндель /стол(горизонтально) |
мм |
8-660 |
Диапазон оборотов шпинделя,2(Серводвигатель) |
об/мин |
6-300/30-1500 |
Поворот фрезерной головки |
град |
360º |
Скорость подачи по X, Y (Бесступенчато) |
мм/мин |
2,5-3000 |
Скорость подачи по Z, (Бесступенчато) |
мм/мин |
2,5-2500 |
Ускоренные подачи X/Y |
мм/мин |
6000 |
Ускоренное перемещение по оси Z |
мм/мин |
3000 |
Максимальный крутящий момент серводвигателя по осям X/Y/Z |
Nm |
18/18/23 |
Мощность сервомоторов по осям X/Y/Z |
Квт |
3,6 |
Мощность главного привода(сервомотор) |
кВт |
11,0 |
Системы СОЖ |
кВт |
0,9 |
Габариты станка(ДхШхВ) |
мм |
32200x2420x2800 |
Габариты упаковки |
мм |
2900х2250х2900 |
Вес нетто/брутто |
кг |
7300/7500 |
Станок устанавливается на ровную поверхность. Для установки станка необходим бетонный фундамент толщиной не менее 400 мм или покрытие, способное выдерживать нагрузку исходя из расчета до 1500 кг/м².
