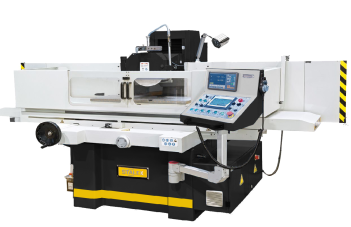

Полуавтоматический плоскошлифовальный станок STALEX SG 40100 AHD
Станок предназначен для чистовой обработки в ручном и автоматическом режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.
- Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткостиВключает в себя управление Siemens PLC для программирования простых циклов шлифования с помощью сенсорного экрана.
- Сложная гидравлическая система обеспечивает мягкое управление столом даже при высокой нагрузке на стол.
- Отдельный гидравлический блок, позволяет избежать вибрации и тепловой нагрузки.
- Регулируемое продольное и поперечное движение стола с помощью концевых упоров
- Автоматический подъем шпинделя, после окончания программы в исходное положение.
- Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования.
- Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих.
- Максимально возможная стандартная комплектация позволяет широко использовать возможности станка.
- Выносной пульт управления c PLC контроллером Siemens
- Электрокомпоненты Siemens
- Изготовлен по стандартам CE
| Модель | SG 40100 AHD |
| Размер стола | 405х1020 мм |
| Т-образный паз | 3/14 мм |
| Макс. длина продольного шлифования | 1130 мм |
| Макс. длина поперечного шлифования | 450 мм |
| Макс. расстояние ось шпинделя-стол | 580 мм |
| Размер электромагнитного стола | 400х1000 мм |
| Максимальная нагрузка на стол | 600 кг |
| Скорость продольного перемещения стола, плавно | 7-25 м/мин |
| ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ |
|
| Автоподача вертикальная | 0,005/0,01/0,02/0,03/0,04/0,05 мм |
| Ускоренное вертикальное перемещение | 480 мм/мин |
| Цена деления нониуса вертикального перемещения | 0,005 мм/об |
| Вертикальное перемещение за оборот маховика | 2 мм/об |
| ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА |
|
| Поперечный ход стола за оборот маховика | 5 мм/об |
| Цена деления нониуса поперечного перемещения | 0,02 мм |
| Автоматическое перемещение стола | 0,5-8 мм/цикл |
| Ускоренное перемещение стола | 990 м/мин |
| ШПИНДЕЛЬ |
|
| Частота вращения шпинделя | 1450 об/мин |
| Диаметр шлифовального круга | 350 мм |
| Ширина шлифовального круга | 40 мм |
| Отверстие шлифовального круга | 127 мм |
| МОЩНОСТЬ |
|
| Мощность шпинделя | 4,0 кВт |
| Общая номинальная мощность | 9,0 кВт |
| Двигатель СОЖ | 0,125 кВт |
| Объем бака СОЖ | 100 л |
| Объем бака гидравлики | 85 л |
| Мощность двигателя гидравлики | 2,2 кВт |
| Мощность двигателя вертикального перемещения | 0,5 кВт |
| Двигатель поперечной подачи | 0,04 кВт |
| Габаритные размеры (ДхШхВ), мм | 3100х2200х1900 мм |
| Масса нетто/брутто | 3700/4050 кг |
Комплект поставки
- Электромагнитный стол
- Шлифовальный круг с фланцами и съемником
- Балансировочный стенд с оправкой
- Система СОЖ с магнитным сепаратором
- Выносной пульт PLC Siemens(русифицированный)
- Электронный маховичок ручного перемещения по осям Y/Z
- УЦИ по 2-м осям
- Защита гидростанции
- Защитное ограждение стола
- Приспособление для параллельной правки
- Алмазный карандаш для правки круга
- Лампа местного освещения
- Защитный экран
- Регулировочные опоры
- Инструмент для обслуживания
Подготовка фундамента
Станок устанавливается на ровную поверхность. Для установки станка необходим бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку исходя из расчета до 800 кг/м².Возможна установка на виброопоры.
