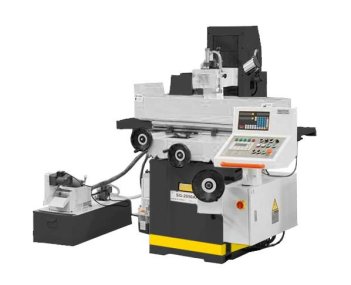

Станок предназначен для чистовой обработки в ручном и автоматическом режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.
Модель |
SG 2550 AHD |
Размер стола |
250х510 мм |
Макс. длина продольного шлифования |
560 мм |
Макс. длина поперечного шлифования |
275 мм |
Макс. расстояние ось шпинделя-стол |
450 мм |
Размер электромагнитного стола |
250х500 мм |
Максимальная нагрузка на стол |
180 кг |
Скорость продольного перемещения стола, плавно |
7-25 м/мин |
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ |
|
Автоподача вертикальная |
0,005/0,01/0,02/0,03/0,04/0,05 мм |
Ускоренное вертикальное перемещение |
480 мм/мин |
Вертикальное перемещение шпинделя за оборот маховика |
2 мм/об |
Цена деления нониуса вертикального перемещения |
0,005 мм/об |
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА |
|
Поперечный ход стола за оборот маховика |
4 мм/об |
Цена деления нониуса поперечного переем. |
0,02 мм |
Ускоренное поперечное перемещение стола |
990 м/мин |
Автоматическое поперечное перемещение стола |
0,5-8 мм/цикл |
ШПИНДЕЛЬ |
|
Частота вращения шпинделя |
2850 об/мин |
Диаметр шлифовального круга |
200 мм |
Ширина шлифовального круга |
20 мм |
Отверстие шлифовального круга |
31,75 мм |
МОЩНОСТЬ |
|
Мощность шпинделя |
2,2 кВт |
Общая номинальная мощность |
3,75 кВт |
Двигатель СОЖ |
0,125 кВт |
Объем бака СОЖ |
50 л |
Объем бака гидросистемы |
70 л |
Мощность двигателя гидравлики |
0,75 кВт |
Двигатель поперечной подачи |
0,04 кВт |
Двигатель вертикальной подачи |
0,5 кВт |
Занимаемая площадь (ДхВ), мм |
1900х2050х1840 мм |
Габариты упаковки, мм |
2000х2100х1950 |
Масса нетто/брутто |
1750/2050 кг |
Комплект поставки
Подготовка фундамента
Для установки станка необходим ровный бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку исходя из расчета до 800 кг/м².Возможна установка на виброопоры.
