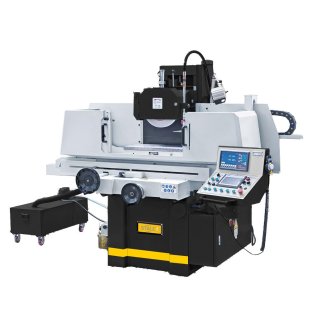

Полуавтоматический плоскошлифовальный станок STALEX SG 3063 AHD
Станок предназначен для чистовой обработки в ручном и автоматическом режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.
- Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткостиВключает в себя управление Siemens PLC для программирования простых циклов шлифования с помощью сенсорного экрана.
- Сложная гидравлическая система обеспечивает мягкое управление столом даже при высокой нагрузке на стол.
- Отдельный гидравлический блок, позволяет избежать вибрации и тепловой нагрузки.
- Регулируемое продольное и поперечное движение стола с помощью концевых упоров
- Автоматический подъем шпинделя, после окончания программы.
- Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования.
- Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих.
- Максимально возможная стандартная комплектация позволяет широко использовать возможности станка.
- Выносной пульт управления с PLC контроллером Siemens
- Электрокомпоненты Siemens
- Изготовлен по стандартам CE
| Модель | SG 3063 AHD |
| Размер стола | 305х635 мм |
| Т-образный паз | 3/14 мм |
| Макс. длина продольного шлифования | 765 мм |
| Макс. длина поперечного шлифования | 340 мм |
| Макс. расстояние ось шпинделя-стол | 580 мм |
| Размер электромагнитного стола | 300х600 мм |
| Максимальная нагрузка на стол | 270 кг |
| Скорость продольного перемещения стола, плавно | 7-25 м/мин |
| ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ |
|
| Автоподача вертикальная | 0,005/0,01/0,02/0,03/0,04/0,05 мм |
| Ускоренное вертикальное перемещение | 460 мм/мин |
| Цена деления нониуса вертикального перемещения | 0,005 мм/об |
| Вертикальное перемещение за один оборот маховика | 2 мм/об |
| ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА |
|
| Поперечный ход стола за оборот маховика | 5 мм/об |
| Цена деления нониуса поперечного перемещения | 0,02 мм |
| Автоматическое перемещение стола | 0,5-8 мм/цикл |
| Ускоренное перемещение стола | 990 мм/мин |
| ШПИНДЕЛЬ |
|
| Частота вращения шпинделя | 1450 об/мин |
| Диаметр шлифовального круга | 350 мм |
| Ширина шлифовального круга | 40 мм |
| Отверстие шлифовального круга | 127 мм |
| МОЩНОСТЬ |
|
| Мощность шпинделя | 4,0 кВт |
| Общая номинальная мощность | 9,0 кВт |
| Двигатель СОЖ | 0,125 кВт |
| Объем бака СОЖ | 100 л |
| Объем бака гидросистемы | 85 л |
| Мощность двигателя гидравлики | 2,2 кВт |
| Двигатель поперечной подачи | 0,04 кВт |
| Двигатель вертикального перемещения | 0,5 кВт |
| Габариты станка(ДхШхВ), мм | 2350х2220х1910 |
| Масса нетто/брутто | 2375/2850 кг |
Комплект поставки
- Электромагнитный стол
- Шлифовальный круг с фланцами и съемником
- Балансировочный стенд с оправкой
- Система СОЖ с магнитным сепаратором
- Защита гидростанции
- Защитное ограждение стола
- Приспособлении для параллельной правки круга
- Выносной пульт, PLC контроллер Siemens(русифицированный)
- Электронный маховичок ручного перемещения по осям Y/Z
- УЦИ по 2-м осям
- Алмазный карандаш
- Лампа местного освещения
- Защитный экран
- Регулировочные опоры
- Инструмент для обслуживания
Подготовка фундамента
Станок устанавливается на ровную поверхность. Для установки станка необходим бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку исходя из расчета до 800 кг/м².Возможна установка на виброопоры.
