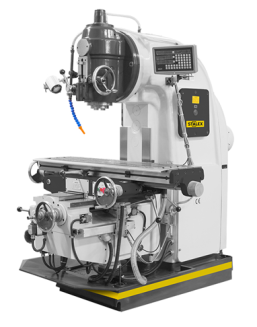

Вертикально-фрезерный станок STALEX, модель X5032A Servo DRO
Вертикально-фрезерный станок предназначен для фрезерования, сверления и т.п. обрабатываемых резанием металлов и полимерных материалов.
- Изготовлен из высококачественного чугуна и стали
- Усиленные упорные подшипники шпинделя
- Поворот головки на угол ± 45° влево/вправо
- Централизованная смазка стола
- Автоматизированный ход стола X, Y, Z
- ШВП по осям X/Y
- Встроенное устройство подвода СОЖ
- Лампа местного освещения
- Изготовлен по стандарту СЕ
Комплект поставки:
1) Цанговый патрон ISO50 с набором цанг 8шт(4-16мм)
2) Оправка ISO50/MT4.
3) Тиски фрезерные 160 мм
4) Оправка ISO50 для торцевых фрез.
5) Лампа местного освещения
6) Инструмент для обслуживания
7) УЦИ по трем осям SINO
| Наименование | X5032A Servo |
| Конус шпинделя | ISO 50 (7:24) |
| Частота вращения шпинделя,18 | 30-1500 об/мин |
| Ход пиноли шпинделя | 70 мм |
| Диаметр отверстия шпинделя | 29 мм |
| Расстояние шпиндель-стол(мин/макс) | 60/410 мм |
| Расстояние шпиндель-стойка | 350 мм |
| Размер рабочего стола | 1320х320 мм |
| Перемещение стола по оси X, Y | 700х255 мм |
| Ускоренное перемещение стола X/Y/Z | 2300/1533/770 мм/мин |
| Диапазон скоростей подач стола: |
|
| Продольное,18 | 23,5-1180 мм/мин |
| Поперечное,18 | 15-786 мм/мин |
| Вертикальное,18 | 8-394 мм/мин |
| Максимальный вертикальный ход стола (мех/ручной) | 330/350 мм |
| Максимальный поперечный ход стола(мех/ручной) | 255/240 мм |
| Максимальный продольный ход стола(мех/ручной) | 700/680 мм |
| Деление лимба | 0,05 мм |
| Продольное | 0,05 мм |
| Поперечное | 0,05 мм |
| Вертикальное | 0,05 мм |
| Пазы Т-образные | 3х18 мм |
| Расстояние между пазами | 70 мм |
| Диапазон поворота головки шпинделя | ±45° |
| Общая мощность | 11 кВт |
| Мощность главного привода | 7,5 кВт |
| Мощность мотора перемещения X /Y/Z | 1,5 кВт |
| Двигатель насоса СОЖ | 0,125 кВт |
| Подача СОЖ | 22 л/мин |
| Максимальная нагрузка на стол | 500 кг |
| Габаритные размеры (ДхШхВ) | 1900х1670х1960 мм |
| Масса | 2 800 кг |
Для установки станка необходим бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку исходя из расчета до 800 кг/м².
