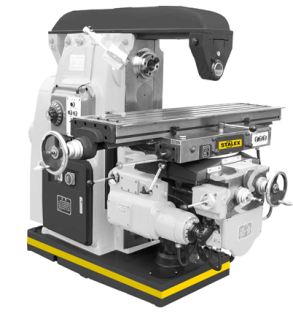

Горизонтально-фрезерный станок X6140 предназначен обработки плоскостей, уступов, фрезеровки канавок и пазов различных видов при помощи цилиндрических, угловых, концевых, фасонных, сферических фрез. Шпиндель полой конструкции имеет возможность крепления по конусу непосредственно фрезы или фрезерной оправки. Оправка с фрезами на станке поддерживается использованием специальных подвесок, которые имеют возможность перемещаться по хоботу станка. Хобот имеет возможность перемещаться по горизонтальным направляющим. Высокая мощность и усиленная конструкция позволяют обрабатывать изделия с высокой производительностью этому способствуют ускоренные перемещения рабочего стола в поперечном, продольном и вертикальном направлении. На станке предусмотрена функция механического зажима по осям, что придает дополнительную жесткость на ударные нагрузки, возникающие при обработке деталей. Основные узлы выполнены из высокопрочных сплавов
.
Комплект поставки:
1) Зажимная тяга.
2) Оправки для горизонтального фрезерования 2 шт.
3) Тиски фрезерные, ширина губок 160 мм
4) Цанговый патрон ER32 с набором цанг
5) Лампа местного освещения
6) Инструмент для обслуживания
7) Выносной пульт с УЦИ по трем осям
Параметр |
X6140 |
Размер стола, мм |
1700х400 |
Кол-во Т пазов, шт. |
3 |
Размер Т пазов, мм |
18 |
Расстояние между Т пазами, мм |
90 |
Максимальная нагрузка на стол, кг |
800 |
Поворот стола, град |
±45° |
Продольное перемещение (ручное/авт.), мм |
900/880 |
Поперечное перемещение (ручное/авт.), мм |
255/240 |
Вертикальное перемещение (ручное/авт.), мм |
315/300 |
Конус шпинделя |
ISO50 7:24 |
Частота вращения шпинделя, об/мин |
30-1500 |
Диапазон скоростей шпинделя |
18 |
Расстояние от оси гор. шпинделя до поверхности стола, мм |
30-410 |
Расстояние от оси гор. шпинделя до нижней части консоли, мм |
190 |
Ход консоли, мм |
700 |
Диапазон скоростей подачи продольной/поперечной, мм/мин |
23.5-1180/18 |
Диапазон скоростей подачи вертикальной, мм/мин |
8-394/18 |
Ускоренная подача продольная/поперечная, мм/мин |
2300 |
Ускоренная подача вертикальная, мм/мин |
770 |
Мощность двигателя горизонтального шпинделя, кВт |
11,0 |
Мощность двигателя подачи, кВт |
3,0 |
Мощность двигателя СОЖ, кВт |
0,125 |
Габаритные размеры (Д х Ш х В), мм |
2556x2200x2250 |
Масса нетто, кг |
3850 |
Для установки станка необходим бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку исходя из расчета до 800 кг/м².
