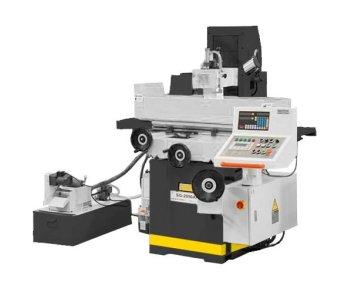

Полуавтоматический плоскошлифовальный станок STALEX SG 2050 AHD
- Станок предназначен для чистовой обработки в ручном и автоматическом режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.
- Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткостиВключает в себя управление Siemens PLC для программирования простых циклов шлифования с помощью сенсорного экрана.
- Сложная гидравлическая система обеспечивает мягкое управление столом даже при высокой нагрузке на стол.
- Отдельный гидравлический блок, позволяет избежать вибрации и тепловой нагрузки.
- Регулируемое продольное и поперечное движение стола с помощью концевых упоров
- Автоматический подъем шпинделя, после окончания программы.
- Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования.
- Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих.
- Максимально возможная стандартная комплектация позволяет широко использовать возможности станка.
- Выносной пульт управления с PLC контроллером Siemens
- Электрокомпоненты Siemens
- Изготовлен по стандартам CE
| Модель | SG 2050 AHD |
| Размер стола | 200х500 мм |
| Т-образный паз | 1/14 мм |
| Макс. длина продольного шлифования | 560 мм |
| Макс. длина поперечного шлифования | 240 мм |
| Макс. расстояние ось шпинделя-стол | 450 мм |
| Размер электромагнитного стола | 200х460 мм |
| Максимальная нагрузка на стол | 180 кг |
| Скорость продольного перемещения стола, плавно | 7-25 м/мин |
| Автоматическое перемещение стола | 0,1-8 мм/цикл |
| ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ |
|
| Автоподача вертикальная | 0,005/0,01/0,02/0,03/0,04/0,05 мм |
| Ускоренное вертикальное перемещение | 480 мм/мин |
| Вертикальное перемещение шпинделя за оборот маховика | 2 мм/об |
| Цена деления нониуса вертикального перемещения | 0,005 мм |
| ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА |
|
| Скорость поперечного перемещения стола | 0,5-8 мм/цикл |
| Поперечный ход стола за оборот маховика | 4 мм/об |
| Ускоренное поперечное перемещение стола | 990 м/мин |
| Цена деления нониуса поперечного переем. | 0,02 мм |
| ШПИНДЕЛЬ |
|
| Частота вращения шпинделя | 2850 об/мин |
| Диаметр шлифовального круга | 200 мм |
| Ширина шлифовального круга | 20 мм |
| Отверстие шлифовального круга | 31,75 мм |
| МОЩНОСТЬ |
|
| Мощность шпинделя | 2,2 кВт |
| Общая номинальная мощность | 3,0 кВт |
| Двигатель СОЖ | 0,125 кВт |
| Объем бака СОЖ | 50 л |
| Объем бака гидросистемы | 70 л |
| Мощность двигателя гидравлики | 0,75 кВт |
| Двигатель вертикальной подачи | 0,5 кВт |
| Габаритные размеры (ДхШхВ), мм | 2160х1650х1840 мм |
| Масса нетто/брутто | 1640/1800 кг |
Комплект поставки
- Электромагнитный стол
- Шлифовальный круг с фланцами и съемником
- Балансировочный стенд с оправкой
- Система СОЖ с магнитным сепаратором
- Выносной пульт, PLC Siemens(русифицированный)
- УЦИ по 2-м осям
- Защита гидростанции
- Защитное ограждение стола
- Алмазный карандаш
- Электронный маховичок ручного перемещения по осям Y/Z
- Приспособление для параллельной правки
- Лампа местного освещения
- Защитный экран
- Регулировочные опоры
- Инструмент для обслуживания
Подготовка фундамента
Для установки станка необходим ровный бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку исходя из расчета до 800 кг/м².Возможна установка на виброопоры.
