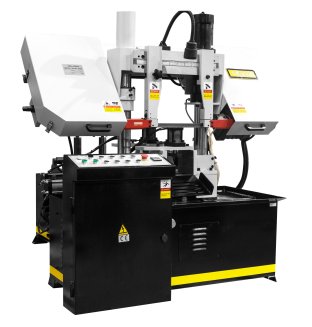

Станок Stalex TBK-4228В — автоматический ленточнопильный станок с двойной колонной. Он режет трубы и цельные заготовки диаметром до 280 мм или прямоугольные заготовки размером 280x280 мм под углом 90°.

Двойная колонна — это две вертикальные стойки большого диаметра, по которым вертикально передвигается пильная рама в виде сварной стальной конструкции.

Автоматический станок имеет как ручной режим, где операции выполняются оператором вручную, так и автоматический режим, в котором станок самостоятельно выполняет все этапы процесса резки:

* Зажимает заготовку
* Подводит заготовку к пиле
* Включает пилу
* Опускает раму
* Останавливает пилу
* Поднимает раму
* Разжимает зажим заготовки

В автоматическом режиме оператору остается только закладывать заготовки, настраивать длину реза и запускать процесс кнопкой "Пуск".

Характеристики:

В стандартную комплектацию входят:

-   ленточнопильный станок

-   ленточнопильное полотно, установленное на станке

-   гидравлические прижимы для пакетной резки на стационарные и подающие тиски

-   концевой ограничитель подачи заготовок – 505мм

-   мобильная стойка с роликом

Основные элементы

-   Автоматическая подача заготовок в зону резания.

-   Угол пиления заготовок 90°.

-   Макс. единичный ход подающих гидравлических тисков – 505мм.

-   В автоматическом режиме станок способен резать заготовки - длиной не более 500 мм.

-   Концевой ограничитель подачи заготовок для выставления необходимой длины в процессе пиления.

-   Тиски гидравлические с возможностью быстрого зажима заготовок.

-   Комплект гидравлических прижимов для пакетной резки.

-   Станок управляется трёхфазным двигателем.

-   Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена.

-   Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.

-   Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно. - 3 скорости вращения полотна.

-   Подсветка зоны резания.

-   Зубчатый привод + клиноременная передача

-   Система быстрого подвода пильного полотна к заготовке  - Автоматическое отключение при завершении резки

На станках применяются биметаллические пилы марок М42 и М51 размером 27х0,9х3505 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.

Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.

Видео работы станка –https://youtu.be/fcwtS-DK_6A
