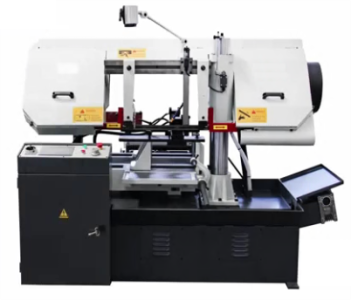

Автоматический ленточнопильный станок колонного типа Stalex BS-5040
Stalex BS-5040 - это колонный одностоечный автоматический ленточнопильный станок.
Данный станок предназначен для пиления труб и сплошных заготовок с максимальным диаметром круга 300 мм и прямоугольной заготовки размером 500x300 мм под углом 90° (без опции «прижим для пакетной резки»).
Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра, по которой перемещается горизонтальная пильная рама.
Пильная рама выполнена из сварной стальной конструкции.
Данный станок может работать как в ручном режиме, где каждая операция выполняется вручную посредством нажатия соответствующих кнопок, так и в автоматическом режиме, где станок выполняет весь цикл резки (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В автоматическом режиме оператору лишь нужно обеспечить подачу заготовок, предварительно настроив концевой ограничитель на требуемую длину заготовок, и запустить цикл пиления кнопкой "Пуск".
Характеристики:
| Наименование | Stalex BS-5040 |
| Артикул | 388157 |
| Мощность двигателя | 3 кВт (3-х фазный) |
| Вращение пилы | пиление только под углом 90 градусов |
| Привод | клиноременная передача |
| Скорость резания | 30, 50, 75, 90 м/мин |
| Максимальное гидравлическое давление | 2.5 мПа |
| Рабочая зона | 90° |
| 300 мм | |
| 500 х 300 мм | |
| Макс. размер пиления заготовок методом пакетной резки | прямоугольник: 500 х 145 мм квадрат: 145 х 145 мм |
| Единичный ход подающих гидравлических тисков (длина подачи заготовок за один ход) | Макс. ход - 457 мм (автоматический прижим) Макс. ход - 500 мм (ручной режим) Мин. ход – 5 мм |
| Механический ограничитель подачи заготовок | + |
| Размеры ленточного полотна | 34х1,1х4180 мм |
| Высота от пола до основания тисков | 637 мм |
| Точность реза по длине отрезаемой заготовки | заявленная погрешность ±0,2 мм. на длину 1000 мм |
| Точность реза на отклонение по перпендикулярности | заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения |
| *Объём гидравлического бака | 28 л заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка) |
| Объём бака СОЖ | 50 л заливать 2/3 по уровню СОЖ |
| Общие размеры станка (ШхГхВ) | 2130х2015х1565 мм |
| Общие размеры упаковки | 2260х2130х1780 мм |
| Масса | 1550/1720 кг |
| Страна производитель | Китай |
| Гарантия | 12 месяцев |
| Мобильная стойка с роликом | + |
| Комплект гидравлических прижимов для пакетной резки | + |
В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно, установленное на станке
- гидравлические прижимы для пакетной резки на стационарные и подающие тиски
- механический ограничитель подачи заготовок
Основные элементы
- Автоматическая подача заготовок в зону резания.
- Угол пиления заготовок 90°.
- Макс. единичный ход подающих гидравлических тисков – 500мм.
- Длина заготовки / подачи подвижных тисков – задаётся через ЧПУ станка
- Тиски гидравлические с возможностью быстрого зажима заготовок.
- Комплект гидравлических прижимов для пакетной резки.
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно.
- 4 скорости вращения полотна.
- Подсветка зоны резания.
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
- Система быстрого подвода пильного полотна к заготовке
- Автоматическое отключение при завершении резки
- Сенсорный дисплей управления
- Шнековый конвейер
На станках применяются биметаллические пилы марок М42 и М51 размером 31х1,1х4180 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.
Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
