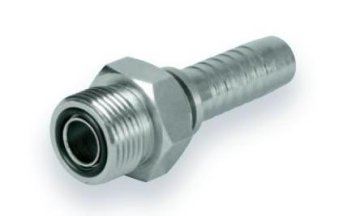

Фитинги ORFS штуцер с наружной резьбой
Фитинги ORFS (O' Ring Face Seal) американский стандарт ISO 8434-3 (SAE J1453). Дюймовая цилиндрическая резьба UN/UNF. Фитинги ORFS имеют торцевое уплотнение и обладают высокой устойчивастью к вибрациям и импульсам давления. Фитинги ORFS могут быть демонтированы и смонтированы несколько раз без ухудшения работы гидросистемы, при этом заменяется только уплотнительное кольцо.По сравнению с другими типами трубной арматуры, арматура ORFS устойчива к чрезмерному крутящему моменту затяжки, что делает возможной качественную сборку гидросистемы даже для неподготовленного персонала.Фитинги ORFS становятся все более популярными среди производителей техники благодаря высокому уровню уплотнения.
| Наименование для заказа | Внутренний диаметр рукава | Размер резьбы | Размеры (мм) | ||||
| DN | мм | Дюйм | A | X | L1 | S | |
| Фитинг ORFS 9/16" (ш) Dn 6 | 6 | 6,4 | 1/4" | 9/16"-18 | 23,5 | 51,5 | 17 |
| Фитинг ORFS 11/16" (ш) Dn 6 | 6 | 6,4 | 1/4" | 11/16"-16 | 25,5 | 53,5 | 19 |
| Фитинг ORFS 11/16" (ш) Dn 8 | 8 | 8,0 | 5/16" | 11/16"-16 | 25,5 | 53,5 | 19 |
| Фитинг ORFS 11/16" (ш) Dn10 | 10 | 9,5 | 3/8" | 11/16"-16 | 25,5 | 56 | 19 |
| Фитинг ORFS 13/16" (ш) Dn10 | 10 | 9,5 | 3/8" | 13/16"-16 | 28,5 | 59 | 22 |
| Фитинг ORFS 1" (ш) Dn10 | 10 | 9,5 | 3/8" | 1" -14 | 33 | 63,5 | 27 |
| Фитинг ORFS 13/16" (ш) Dn12 | 12 | 12,7 | 1/2" | 13/16"-16 | 29,5 | 62,5 | 22 |
| Фитинг ORFS 1" (ш) Dn12 | 12 | 12,7 | 1/2" | 1" -14 | 34 | 67 | 27 |
| Фитинг ORFS 1.3/16" (ш) Dn12 | 12 | 12,7 | 1/2" | 1.3/16" -12 | 37 | 70 | 32 |
| Фитинг ORFS 1" (ш) Dn 16 | 16 | 16,0 | 5/8" | 1" -14 | 34 | 70 | 27 |
| Фитинг ORFS 1.3/16" (ш) Dn16 | 16 | 16,0 | 5/8" | 1.3/16"-12 | 37 | 73 | 32 |
| Фитинг ORFS 1.3/16" (ш) Dn20 | 19 | 19,0 | 3/4" | 1.3/16"-12 | 38 | 78,5 | 32 |
| Фитинг ORFS 1.7/16" (ш) Dn20 | 19 | 19,0 | 3/4" | 1.7/16"-12 | 42,5 | 83 | 41 |
| Фитинг ORFS 1.7/16" (ш) Dn25 | 25 | 25,4 | 1" | 1.7/16"-12 | 44 | 95 | 41 |
| Фитинг ORFS 1.11/16" (ш) Dn32 | 32 | 31,8 | 1 1/4" | 1.11/16"-12 | 46 | 104 | 46 |
| Фитинг ORFS 2" (ш) Dn38 | 38 | 38,1 | 1 1/2" | 2" -12 | 50 | 115 | 55 |
Фитинги ORFS (O' Ring Face Seal) американский стандарт ISO 8434-3 (SAE J1453).
Фитинги американского стандарта ORFS (O' Ring Face Seal) ISO 8434-3 (SAE J1453)
Резьба: дюймовая от 7/16" - 20" до 2 1/2" - 12"
Диаметры рукавов: от 6 до 50 мм (1/4" - 2")
Виды фитинга: прямой 0°, угловой 45°, угловой 90°
Тип уплотнения: под прокладку
| Номинальный диаметр рукава T | Резьба U | |
| мм | дюймы | |
| 6 | 1/4 | 9/16-18 |
| 6 | 1/4 | 11/16-16 |
| 8 | 5/16 | 11/16-16 |
| 10 | 3/8 | 11/16-16 |
| 10 | 3/8 | 13/16-16 |
| 12 | 1/2 | 13/16-16 |
| 12 | 1/2 | 1-14 |
| 12 | 1/2 | 13/16-12 |
| 16 | 5/8 | 1-14 |
| 16 | 5/8 | 13/16-12 |
| 19 | 3/4 | 13/16-12 |
| 19 | 3/4 | 17/16-12 |
| 25 | 1 | 17/16-12 |
| 31 | 1 1/4 | 1 11/16-12 |
| 38 | 1 1/2 | 2-12 |
