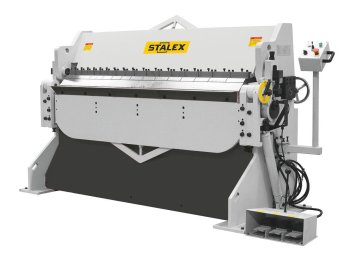

Станок листогибочный гидравлический Stalex HW (длины 1830, 2440, 3050)
Мощные листогибы Stalex HW имеют гидравлический привод, что позволяет им выполнять гиб с толщиной листа до 3,5 мм. Станки оснащены механической системой регулировки угла гиба в диапазоне от 0° до 135°, что позволяет осуществлять гиб с высокой точностью и повторяемостью. В конструкции станка предусмотрены регулировка радиуса гиба и рычаг регулировки высоты подъема прижимной балки.
Станок без ограничения подачи листа – это позволяет работать с крупногабаритными заготовками. Конструкция станка имеет классическую схему, с нижней гибочной поворотной балкой – это отличительная черта от равнозначных мощных листогибных прессов (где гиб образуется при вертикальном движении пуансон в матрицу), это принципиальное отличие для ряда наших клиентов при работе с листом средних толщин до 3.5 мм. Станки такого типа имеют больше возможностей и более высокий КПД при достаточной простоте в обслуживании и работе. Переносная ножная педаль, позволяет оператору мобильно управлять станком, одновременно работая с подачей листа. Сварная жесткая конструкция из стали высокой прочности с использованием антивибрационной технологии для надёжной, долговечной, эффективной и бесперебойной работы.
Верхняя прижимная балка является сегментной, сегменты произведены из специальной закаленной стали - данная особенность станка позволяет работать с широкими и сложными профилями, таких как: короба, поддоны и аналогичные конструкции. Верхняя сегментная балка на станке Stalex HW1830х3.5 состоит из 17 сегментов: 6 сегментов – 75 мм, 3 сегмента – 100 мм, 6 сегментов – 125 мм, 2 сегмента 150 мм.
Верхняя сегментная балка на станке Stalex HW3050х3.5 состоит из 26 сегментов: 6 сегментов – 75 мм, 4 сегмента – 100 мм, 10 сегментов – 125 мм, 6 сегментов 150 мм.
Станок гидравлический Stalex HW 1830х3.5 - подходит для работы в тяжелом машиностроении и строительстве, а так же в ряду предприятий занятых производством и обслуживанием в транспортных, добывающих и обрабатывающих отраслях.
| Наименование | Stalex HW1830x3.5 | Stalex HW2440x3.5 | Stalex HW3050x3.5 | |
| Артикул | HW1830 | HW2440 | HW3050 | |
| Макс. толщина листа ( ≤400 мПа), мм | 3,5 | 3,5 | 3,5 | |
| Рабочая длина, мм | 1830 | 2440 | 3050 | |
| Угол гибки | 0º-135º | 0º-135º | 0º-135º | |
| Высота в прижатом состоянии без сегмента | 85 | 85 | 85 | |
| Твердость кромок сегментов верхней прижимной балки, HRC | 40-45 | 40-45 | 40-45 | |
| * Мин. полка при работе с макс. толщиной листа, мм | 30 | 30 | 30 | |
| * Примечание - при работе с минимальной полкой листа менее 30мм из стали (и/или нержавеющей стали) – возможен износ гибочной и основной (нижняя балка на которую устанавливается лист) балок. | ||||
| Ход цилиндра (длина хода), мм | 400 | 400 | 400 | |
| Давление цилиндра, мПа | макс. 15 | макс. 15 | макс. 15 | |
| Скорость цилиндра, мм/с | 50-85 | 50-85 | 50-75 | |
| Рабочее давление двигателя, мПа | 12 | 9-13 | 16 | |
| Макс. выходная мощность мотора, кВт | 4 | 5 | 7,5 | |
| * Объём бака гидравлики (л) | 70 | 155 | 155 | |
| * Необходимый уровень наполнения бака для работы (л) | 48 | 120 | 120 | |
| Габаритные размеры, мм | 2530х1750х1650 | 3060х1750х1650 | 3570х1750х1750 | |
| Вес, кг | 2300 | 2870 | 3450 | |
| Производитель – Китай/ Гарантия – 1год |
| |||
| Стоимость | $ | $ | $ | |
Особенности:
- Без ограничения подачи листа, что позволяет работать с крупногабаритными заготовками;
- Сварная жесткая стальная конструкция высокой прочности с антивибрационной технологией;
- Механическая регулировка зазора между верхней и нижней балкой
- Механическая система регулировки угла загиба в диапазоне от 0° до 135°;
- Переносная ножная педаль позволяет оператору мобильно управлять станком, одновременно работая с подачей листа;
- Давление цилиндра – 15 мПа;
- Размер сегментов на Stalex HW1830: 75 мм – 6 шт.; 100 мм – 3 шт.;125 мм – 6 шт.; 150 мм – 6 шт.;
- Размер сегментов на Stalex HW3050: 75 мм – 6 шт.; 100 мм – 4 шт.;125 мм – 10 шт.; 150 мм – 6 шт.;
* Используется гидравлическое масло стандартного качества (веретёнка).
* Залить чистое гидравлическое масло в бак:
в летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости),
в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости).
Как правило, уровень масла должен находиться в верхней части указателя.
