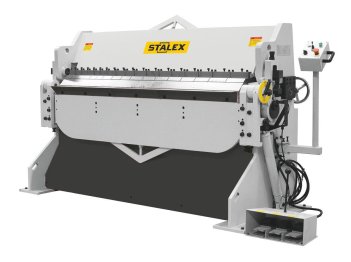

Станок листогибочный гидравлический Stalex (длины 1300, 1830, 2500, 3050)
Мощные листогибы Stalex HW имеют гидравлический привод, что позволяет им выполнять гиб с толщиной листа до 3,5 мм (и 4мм модель HW2500). Станки оснащены механической системой регулировки угла гиба в диапазоне от 0° до 135°, что позволяет осуществлять гиб с высокой точностью и повторяемостью. В конструкции станка предусмотрены регулировка радиуса гиба и рычаг регулировки высоты подъема прижимной балки.
Станок без ограничения подачи листа – это позволяет работать с крупногабаритными заготовками. Конструкция станка имеет классическую схему, с нижней гибочной поворотной балкой – это отличительная черта от равнозначных мощных листогибных прессов (где гиб образуется при вертикальном движении пуансон в матрицу), это принципиальное отличие для ряда наших клиентов при работе с листом средних толщин до 3.5 мм. Станки такого типа имеют больше возможностей и более высокий КПД при достаточной простоте в обслуживании и работе. Переносная ножная педаль, позволяет оператору мобильно управлять станком, одновременно работая с подачей листа. Сварная жесткая конструкция из стали высокой прочности с использованием антивибрационной технологии для надёжной, долговечной, эффективной и бесперебойной работы.
Верхняя прижимная балка является сегментной, сегменты произведены из специальной закаленной стали - данная особенность станка позволяет работать с широкими и сложными профилями, таких как: короба, поддоны и аналогичные конструкции.
Станок гидравлический Stalex HW - подходит для работы в тяжелом машиностроении и строительстве, а также в ряду предприятий, занятых производством и обслуживанием в транспортных, добывающих и обрабатывающих отраслях.
| Наименование | HW1300x3.5 | HW1830x3.5 | HW2500x4.0 | HW3050x3.5 |
| Артикул | 373501A | HW1830 | 373503A | HW3050 |
| Макс. толщина листа (сталь ≤400 мПа), мм | 3,5 | 3,5 | 4,0 | 3,5 |
| * Макс. толщина листа (нерж. сталь), мм | 2,5 | 2,5 | 2,5 | 2,5 |
| Рабочая длина, мм | 1300 | 1830 | 2516 | 3050 |
| Угол гибки | 0º-135º | 0º-135º | 0º-135º | 0º-135º |
| Твердость кромок сегментов верхней прижимной балки, HRC | 40-45 | 40-45 | 40-45 | 40-45 |
| * Мин. полка при работе с макс. толщиной листа, мм | 30 | 30 | 30 | 30 |
| * Примечание - при работе с минимальной полкой листа менее 30мм из стали (и/или нержавеющей стали) – возможен износ гибочной и основной (нижняя балка на которую устанавливается лист) балок. | ||||
| Высота в прижатом состоянии без сегмента | 85 | 85 | 85 | 85 |
| * Мин. глубина изделия (типа короб), мм | 150 | 150 | 150 | 150 |
| Механическая регулировка положения верхней прижимной балки (вперёд/назад), мм | 0-25 | 0-25 | 0-25 | 0-25 |
| Макс. просвет в открытом состоянии, мм | 75 | 75 | 75 | 75 |
| Механический задний упор, мм | 660 | 660 | 660 | 660 |
| Ход цилиндра (длина хода), мм | 400 | 400 | 400 | 400 |
| Давление цилиндра, мПа | макс. 15 | макс. 15 | макс. 15 | макс. 15 |
| Скорость цилиндра, мм/с | 50-85 | 50-85 | 50-85 | 50-75 |
| Рабочее давление двигателя, мПа | 12 | 12 | 9-13 | 16 |
| Макс. выходная мощность мотора, кВт | 3,7 | 3,7 | 5 | 7,5 |
| Объём бака гидравлики (л) | 55 | 70 | 155 | 155 |
| Необходимый уровень наполнения бака для работы (л) | 40 | 48 | 120 | 120 |
| Используется гидравлическое масло стандартного качества (веретёнка). Залить чистое гидравлическое масло в бак: в летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости), в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости). Как правило, уровень масла должен находиться в верхней части указателя. | ||||
| Габаритные размеры, мм | 2050х1020х1700 | 2650х1020х1700 | 3250х1200х1700 | 3900х1020х1700 |
| Вес, кг | 1780/1880 | 2170/2300 | 2850/3000 | 3400/3525 |
| Производитель – Китай/ Гарантия – 1год | ||||
Особенности:
- Без ограничения подачи листа, что позволяет работать с крупногабаритными заготовками;
- Сварная жесткая стальная конструкция высокой прочности с антивибрационной технологией;
- Механическая регулировка зазора между верхней и нижней балкой
- Механическая система регулировки угла загиба в диапазоне от 0° до 135°;
- Переносная ножная педаль позволяет оператору мобильно управлять станком, одновременно работая с подачей листа;
- Размер сегментов на Stalex HW1300: 77 мм – 4 шт, 102 мм – 2 шт, 127 мм – 5 шт, 153 мм – 1 шт.
- Размер сегментов на Stalex HW1830: 75 мм – 6 шт, 100 мм – 3 шт, 125 мм – 6 шт, 150 мм – 6 шт.
- Размер сегментов на Stalex HW2500: 76 мм – 9 шт, 102 мм – 5 шт, 127 мм – 8 шт, 153 мм – 2 шт.
- Размер сегментов на Stalex HW3050: 75 мм – 6 шт, 100 мм – 4 шт, 125 мм – 10 шт; 150 мм – 6 шт.
