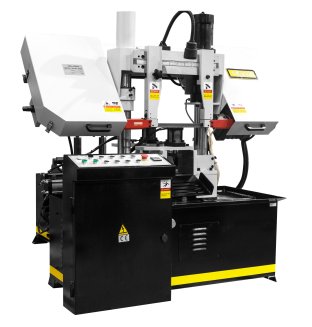

Станок Stalex TBK-4228В — автоматический ленточнопильный станок с двойной колонной. Он режет трубы и цельные заготовки диаметром до 280 мм или прямоугольные заготовки размером 280x280 мм под углом 90°.
Двойная колонна — это две вертикальные стойки большого диаметра, по которым вертикально передвигается пильная рама в виде сварной стальной конструкции.
Автоматический станок имеет как ручной режим, где операции выполняются оператором вручную, так и автоматический режим, в котором станок самостоятельно выполняет все этапы процесса резки:
* Зажимает заготовку
* Подводит заготовку к пиле
* Включает пилу
* Опускает раму
* Останавливает пилу
* Поднимает раму
* Разжимает зажим заготовки
В автоматическом режиме оператору остается только закладывать заготовки, настраивать длину реза и запускать процесс кнопкой "Пуск".
Характеристики:
Наименование |
Stalex TBK-4228B |
Артикул |
271212 |
Мощность двигателя |
3 кВт (3-х фазный) |
Вращение пилы |
пиление только под углом 90 градусов |
Привод |
гибрид (зубчатый привод + клиноременная передача) |
Скорость резания |
27, 45, 69 м/мин |
Рабочая зона |
90° |
|
280 мм |
|
280 х 280 мм |
Макс. размер пиления заготовок методом пакетной резки |
280 мм |
Макс. единичный ход подающих гидравлических тисков |
505 мм |
Ограничитель подачи заготовок |
505 мм |
Макс. длина заготовки, при резке в автоматическом режиме (меняя положение ограничительного кольца на линейке подачи) |
500 мм |
Размеры ленточного полотна |
27х0,9х3505 мм |
Высота от пола до основания тисков |
700 мм |
Какова точность реза при отклонении по перпендикуляру |
0,3мм/100мм |
(на Ø 100 мм сплошного сечения) |
|
Какова точность подачи заготовки (на длину 100 мм) |
повторяющаяся точность позиционирования: в пределах 0,5 мм. |
*Объём гидравлического бака |
75 л заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка) |
Объём бака СОЖ |
36 л заливать 2/3 по уровню СОЖ |
Общие размеры станка |
2240х1800х1630 мм |
Масса |
1010/1185 кг |
Страна производитель |
Китай |
Гарантия |
12 месяцев |
Мобильная стойка с роликом |
+ |
Комплект гидравлических прижимов для пакетной резки |
+ |
В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно, установленное на станке
- гидравлические прижимы для пакетной резки на стационарные и подающие тиски
- концевой ограничитель подачи заготовок – 505мм
- мобильная стойка с роликом
Основные элементы
- Автоматическая подача заготовок в зону резания.
- Угол пиления заготовок 90°.
- Макс. единичный ход подающих гидравлических тисков – 505мм.
- В автоматическом режиме станок способен резать заготовки - длиной не более 500 мм.
- Концевой ограничитель подачи заготовок для выставления необходимой длины в процессе пиления.
- Тиски гидравлические с возможностью быстрого зажима заготовок.
- Комплект гидравлических прижимов для пакетной резки.
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно. - 3 скорости вращения полотна.
- Подсветка зоны резания.
- Зубчатый привод + клиноременная передача
- Система быстрого подвода пильного полотна к заготовке - Автоматическое отключение при завершении резки
На станках применяются биметаллические пилы марок М42 и М51 размером 27х0,9х3505 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.
Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
