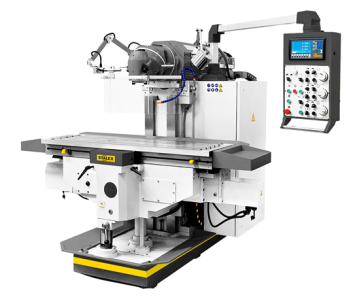

Широкоуниверсальный фрезерный станок STALEX, модель MUF1600 Servo
Широкоуниверсальный фрезерный станок предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием металлов и полимерных материалов.
- Широкоуниверсальный фрезерный станок для тяжелых работ
- ШВП по осям X/Y
- Высокая жесткость конструкции станка
- Жесткая конструкция вертикальной фрезерной головы без пиноли
- Автоматическая подача и ускоренное перемещение стола по 3-м координатам
- Цифровая индикация по осям X/Y/Z
- Серводвигатели перемещения по осям X/Y
- Эл.двигатель подъема стола
- Встроенное устройство подвода СОЖ и поддон для сбора стружки
- Лампа местного освещения
- Централизованная смазка по осям X/Y
- Изготовлен по стандарту СЕ
- Электрокомпоненты Sсhneider electric
Комплект поставки:
1) УЦИ по трем осям(SINO)
2) Выносной пульт управления
3) ШВП по осям X/Y
4) Автоподача стола по осям X/Y
5) LED рабочая лампа
6) Электромотор подъема стола оси Z
7) Зажимная тяга.
8) Система подвода СОЖ
9) Поддон для сбора стружки
10) Инструкция по эксплуатации
11) Электрокомпоненты Schneider electric
| Модель | MUF1600 Servo |
| Макс. диаметр торцевой фрезы | 150 мм |
| Макс. диаметр концевой фрезы | 40 мм |
| ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ |
|
| Частота вращения шпинделя,27 | 30-2050 об/мин |
| Конус шпинделя | ISO50; 7:24 |
| Перемещение консоли | 500 мм |
| Диапазон наклона головки | ±360⁰ |
| Расстояние шпиндель-стол | 50-550 мм |
| Расстояние ось шпинделя-консоль | 45-745 мм |
| ФРЕЗЕРНЫЙ СТОЛ |
|
| Размеры стола | 1600х500 мм |
| Перемещение стола по оси XхYхZ | 1200x700x500 мм |
| Автоматическое перемещение по осям X/Y, (плавно) | 10-1000 мм/мин |
| Автоматическое перемещение по оси Z, (плавно) | 5-500 мм/мин |
| Ускоренное перемещение по осям X/Y/Z, (плавно) | 2200/2200/1100 мм/мин |
| Макс. крутящий момент сервомоторов X/Y | 18Nm |
| Макс. крутящий момент сервомотора по оси Z | 27Nm с тормозом |
| Мощность сервомоторов по осям X/Y | 1,5 кВт |
| Мощность насоса СОЖ | 0,9 кВт |
| Объем потока СОЖ | 25 л/мин |
| Макс. нагрузка на стол | 1800 кг |
| Т-образный паз/расстояние, 5 | 18 мм / 80 мм |
| Мощность двигателя(горизонт/верт) | 7,5 кВт |
| Габаритные размеры(ДхШхВ) | 2625х2460х2100 мм |
| Масса нетто | 4200 кг |
Для установки станка необходим ровный бетонный фундамент толщиной 500 мм
