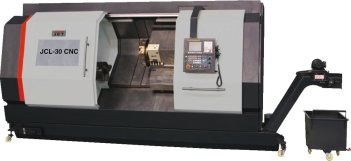

Серия JCL-30 Токарные станки с ЧПУ JCL-30S/30F CNC
- JCL-30 – ещё один вариант токарного станка, специально созданного для обработки больших деталей
- 12-дюймовый 3-х кулачковый патрон входит в стандартную комплектацию
- Шпиндель повышенной мощности (18,5/22 кВт) и быстрые привода (16/20 м/мин) успешно справляются с габаритными заготовками
Комплектация:
- Система ЧПУ Siemens 828D
- Подключение 400В
- Гидравлический трехкулачковый патрон 12 дюймов
- Револьверная голова на 12 инструментов
- Автоматический ленточный стружечный конвейер
- Тележка для стружки
- Гидравлическая задняя бабка
- Гидравлическая станция
- Педали управления гидравликой
- Система охлаждения
- Магнитный мультирежимный маховик ручного управления перемещениями
- Система подачи СОЖ
- Система централизованной смазки
- Лампа освещения рабочей зоны
- Кабинетная защита
- Электрозамок двери
- Подвижный пульт управления
- Сигнальный фонарь указания режимов работы
- Ящик с инструментом для технического обслуживания
- Регулируемые установочные опоры
- Руководство по эксплуатации
| Модель с ЧПУ Siemens 828D | JCL-30S CNC |
| Модель с ЧПУ Fanuc 0i | JCL-30F CNC |
| Рабочая зона |
|
| Макс. Ø заготовки над станиной, мм | 650 |
| Макс. Ø заготовки над суппортом, мм | 320 |
| Макс. Ø обточки над станиной, мм | 500 |
| Макс. длина точения, мм | 1000 |
| Ø гидравлич. патрона, дюйм | 12 |
| Перемещения |
|
| Макс. перемещение по оси X, мм | 270 |
| Макс. перемещение по оси Z, мм | 1060 |
| Макс. скорость подачи по осям X/Z, м/мин | 16/20 |
| Дискретность перемещений, мм | 0,001 |
| Направляющие, тип | качения |
| Угол наклона направляющих, град | 45 |
| Ø ШВП X/Zх шаг резьбы, мм | 40/50х10 |
| Шпиндель |
|
| Ø проходного отверстия в шпинделе, мм | 90 |
| Частота вращения шпинделя, об/мин | 2500 |
| Конус шпинделя, тип | А2-8 |
| Инструмент |
|
| Кол-во позиций инструмента, шт | 12 |
| Макс. размер инструмента, мм | 25х25 |
| Макс. Ø инструмента, мм | 40 |
| Задняя бабка |
|
| Конус пиноли задней бабки, тип | МК-6 |
| Ø пиноли задней бабки, мм | 100 |
| Ход пиноли задней бабки, мм | 200 |
| Точность |
|
| Повторяемость, мм | 0,005 |
| СОЖ |
|
| Объем бака СОЖ, л | 250 |
| Объем бака для смазки, л | 1,8 |
| Мощность |
|
| Мощность шпинделя, кВт | 18,5/22 |
| Мотор шпинделя, тип | сервомотор |
| Габариты |
|
| Габаритные размеры ДхШхВ, мм | 4250х1980х2260 |
| Масса нетто/брутто, кг | 7000 |
