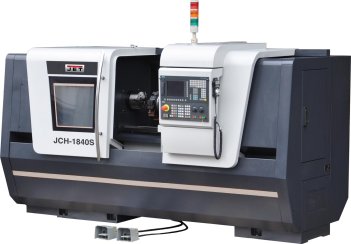

Серия JCH Токарные станки с ЧПУ JCH-1830/1840 CNC
- Серия токарных станков JCH с классической схемой направляющих выделяется удачным современным дизайном
- Основное отличие – в соединении высокоскоростного шпинделя с возможностью обработки металлов высокой твердости
- По осям станок разгоняется до солидных 12-15 м/мин, что дает возможность обрабатывать материал достаточно быстро
- Закаленные и отшлифованные направляющие совместно с ШВП и сервоприводами дают отличную точность обработки
| Модель с ЧПУ Siemens 828D | JCH-183S CNC | JCH-1840S CNC |
| Модель с ЧПУ Fanuc 0i | JCH-183F CNC | JCH-1840F CNC |
| Рабочая зона |
| |
| Макс. Ø заготовки над станиной, мм | 460 | |
| Макс. Ø заготовки над суппортом, мм | 250 | |
| Макс. длина точения, мм | 550 | 800 |
| Расстояние между центрами, мм | 750 | 1000 |
| Ø патрона, дюйм | 8 (опция) | |
| Ø гидравлич. патрона, дюйм | 6 | |
| Перемещения |
| |
| Макс. перемещение по оси X, мм | 300 | |
| Макс. перемещение по оси Z, мм | 740 | 990 |
| Макс. скорость подачи по осям X/Z, м/мин | 12/15 | |
| Направляющие, тип | скольжения | |
| Расстояние между направляющими, мм | 312 | |
| Ø ШВП X/Zх шаг резьбы, мм | 20х5/32х6 | |
| Шпиндель |
| |
| Ø проходного отверстия в шпинделе, мм | 56 | |
| Частота вращения шпинделя, об/мин | 100-4000 | |
| Конус шпинделя, тип | А2-5/МК-6 | |
| Инструмент |
| |
| Кол-во позиций инструмента, шт | 8 | |
| Макс. размер инструмента, мм | 20х20 | |
| Макс. Ø инструмента, мм | 40 | |
| Задняя бабка |
| |
| Конус пиноли задней бабки, тип | MK-4 | |
| Ø пиноли задней бабки, мм | 60 | |
| Ход пиноли задней бабки, мм | 120 | |
| Мощность |
| |
| Мощность шпинделя, кВт | 7,5 | |
| Габариты |
| |
| Габаритные размеры ДхШхВ, мм | 2750х1500х1700 | 3000х1500х1700 |
| Масса нетто/брутто, кг | 1700 | 2100 |
