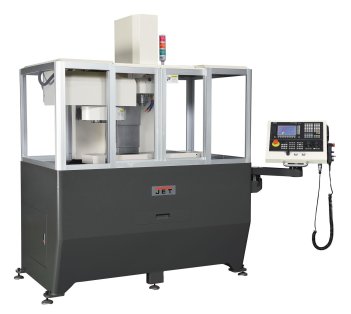

Серия JMD-45 Фрезерные станки с ЧПУ JMD-45S/30F CNC
- Серия фрезерных станков JMD-45 отличается тем, что человек, управляющих этими станками, визуально полностью контролирует процесс резания, что немаловажно для высокоточной обработки небольших, но ответственных деталей
- Это достигается с помощью прозрачного кабинетного ограждения
- Заложенные в этом станке точностные и скоростные параметры дают нам представление о том, что любая обработка цветных металлов, для которой и предназначена эта серия станков, будет произведена быстро и точно
- Станина изготовлена из высококачественного чугуна
- На станки JMD-45STA/FTA устанавливается шпиндель мощностью 2,2 кВт с конусом BT40, что позволяет успешно обрабатывать стальные заготовки
Комплектация:
- Система ЧПУ Siemens 808D (Siemens 808D Advanced для JMD-45STA)
- Подключение 400В
- Мотор шпинделя 1,5 кВт (2,2 для JMD-45STA)
- Обороты шпинделя 8000 об/мин (10000 для JMD-45STA)
- Конус шпинделя BT30 (BT40 для JMD-45STA)
- Инструментальный магазин на 8 инструментов
- Магнитный мультирежимный маховик ручного управления перемещениями
- Система подачи СОЖ 8G
- Пистолет для ручной подачи сжатого воздуха
- Система централизованной смазки
- Лампа освещения рабочей зоны
- Кабинетная защита
- Электрозамок двери
- Подвижный вынесенный пульт управления
- Сигнальный фонарь указания режимов работы
- Ящик с инструментом для технического обслуживания
- Регулируемые установочные опоры
- Руководство по эксплуатации
| Модель с ЧПУ Siemens 808D | JMD-45ST CNC |
|
| Модель с ЧПУ Siemens 808D Advanced |
| JMD-45STА CNC |
| Модель с ЧПУ Fanuc 0i | JMD-45FT CNC | JMD-45FTA CNC |
| Рабочая зона |
| |
| Размеры стола XxY, мм | 810х250 | |
| Макс. перемещения XxYxZ, мм | 390х240х340 | 350х240х400 |
| Т-образные пазы, размер/кол-во/расстояние, мм/шт/мм | 16/4/60 | 16/3/80 |
| Макс. нагрузка на стол, кг | 80 | |
| Расстояние шпиндель-стол, мм | 50-390 | 75-475 |
| Расстояние шпиндель-стойка, мм | 260 | |
| Напрвляющие, тип | качения | |
| Ø ШВП X/Y/Zх шаг резьбы, мм | 25х5 | |
| Шпиндель |
|
|
| Частота вращения шпинделя, об/мин | 8000 | 10000 |
| Конус шпинделя, тип | BT30 | BT40 |
| Инструмент |
|
|
| Инструментальный магазин, тип | вертикальный (зонтик) | |
| Кол-во позиций инструментального магазина, шт | 8 | |
| Макс. масса инструмента, кг | 3 | 6 |
| Макс. размеры инструмента, Ø/длина, мм | Ø80/200 | Ø125/260 |
| Время индикации инструмента, сек | 0,5 | |
| Точность |
|
|
| Повторяемость, мм | 0,005 | |
| Скорость |
|
|
| Макс. скорость подачи, м/мин | 10 | |
| СОЖ |
|
|
| Объем бака СОЖ, л | 32 | |
| Объем бака для смазки, л | 2 | |
| Мощность насоса, кВт | 0,09 | |
| Мощность |
|
|
| Мощность шпинделя, кВт | 1,5 | 2,2 |
| Мощность подачи X/Y/Z, кВт | 0,75 | 0,75/0,75/2 |
| Габариты |
|
|
| Габаритные размеры ДхШхВ, мм | 1900х1845х2150 | 1660х1845х2150 |
| Размеры упаковки ДхШхВ, мм | 2300х1500х2300 | 2000х1500х2300 |
| Масса нетто/брутто, кг | 1085 | 1330/1380 |
